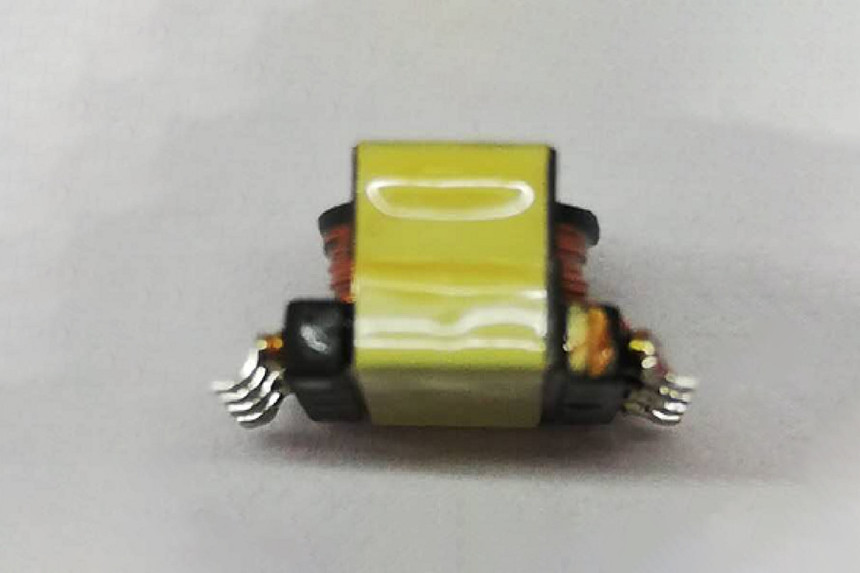

变压器TS-140111-G12

电性规格，  25度，除非其它规定

ELECTRICAL SPECIFICATIONS @25℃ unless otherwise noted：

高压测试： 4300Vrms，1分钟， 5000Vrms，1秒， 1-12（tie 3+4，9+10）

DIELECTRIC RATING：4300Vrms，1 minute tested by applying 5000Vrms for 1 second between 1-12（tie 3+4，9+10）.

电感：INDUCTANCE：440uH min，100kHz，100mV，8mADC，1-3；4-6,Lp.    圈比：TURNS RATIO & POLARITY: (12-10):(1-3)=1:1,±2%.                                            (9-7):(4-6)=1:1,±2%.                    漏感：LK:500nH max，100kHz，20mV，1-3（tie 12+10），4-6（tie 9+7）.   电容：CS:15pF max，100kHz，20mV,1-12(tie 1+3，12+10）4-9（tie 4+6,7+9)                                            电阻：DCR:1-3=4-6=0.95Ωmax.

产品工作温度范围：OPERATING TEMPERATURE RANGE:-40℃ to +85℃.

平面度：所有12个PIN脚A面在同一平面上，不超过0.004英寸（）0.1毫米

COPLANARITY:ALL 12 terminals must lie on a plane within .004[.10] of Surface A after lead tinning.
