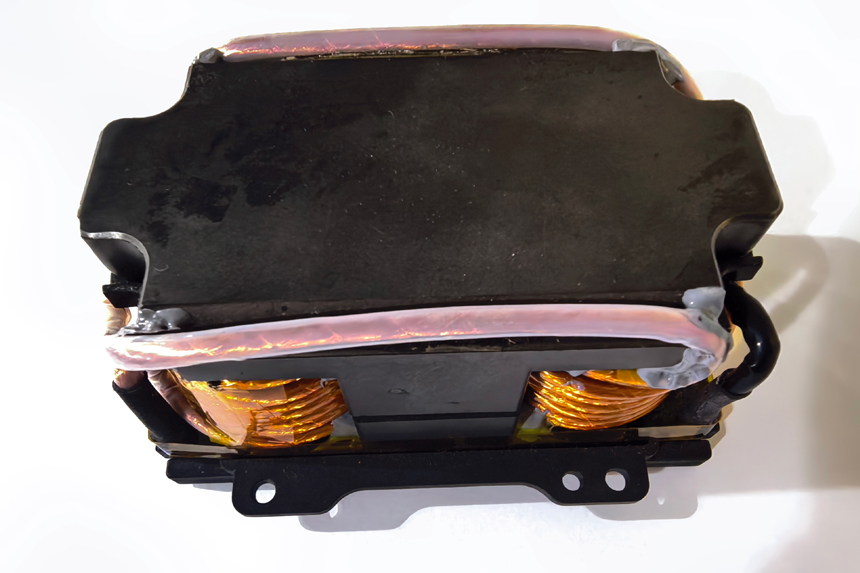

ERF86高频变压器


NO.

名称

测量端

测量值

测量条件

测量仪器

1

电感量

L(1-2)

97~115 uH

10KHz,0.3V,串联

HP4284

Q值

1-2

150 min

10KHz,0.3V,串联

电感量

L(1-2)

75-87uH

10KHz,0.3V,串联

Q值

1-2

150 min

10KHz,0.3V, 串联

漏感

L(1-2)短路3-4

23-27uH

10KHz,0.3V串联

2

匝比.极比

N1-2：N3-4

24:21

20KHz,1V

6800A

3

直流电阻

R(1-2)

24mΩMAX

25℃

2511


R(3-4)

22mΩMAX

25℃

2511

4

匝间耐压

1-2/3-4

2500VAC

10个脉冲波形无异常

TH2882

5

耐压

绕组对磁芯

1900-2000V AC

1mA 60S

CJ2760

耐压

绕组对绕组

2300-2400VAC



6

绝缘电阻

绕组与磁芯加500VDC，绝缘电阻应大于100MΩ

7

工作温度

温度：-40℃~+85℃（包含温升） 5%~95%

8

存储环境

温度：-40℃~+125℃ 5%~95%

9

线材等级

CLASS F
