详细内容

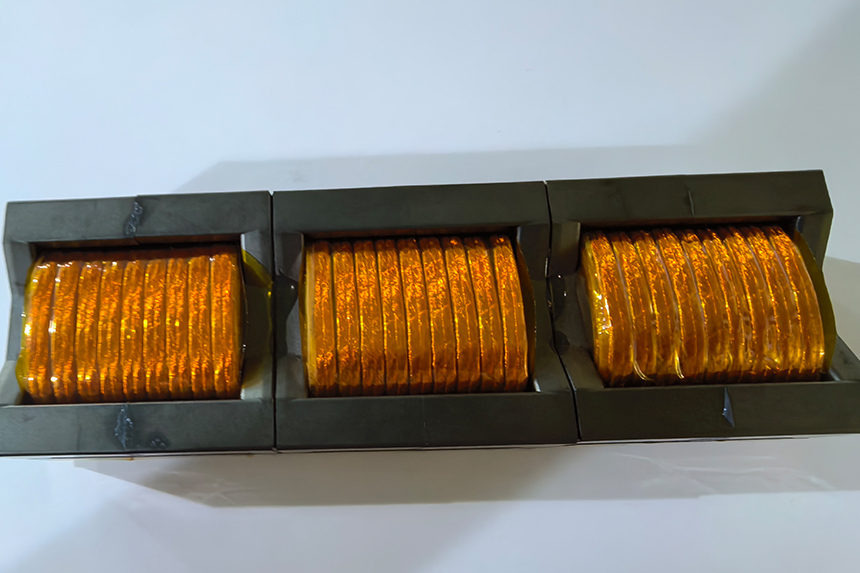

PQ57-3D


NO.

名称

测量端

测量值

测量条件

测量仪器

1

电感量

L(1-2)/3-4/5-6

550-600UH

100KHz,1V,串联

HP4284

Q值

(1-2)/3-4/5-6

300min

100KHz,1V,串联

电感量

L(3-4)

167-194uH

100KHz,1V,串联

Q值

3-4

300min

100KHz,1V,串联

漏感

L(1-2)短路3-4

9.6-10.4uH

100KHz,1V,串联

2

匝比.极比

N3-4：N1-2

19:10

100KHz,1V

6800A

3

直流电阻

R(1-2)

11mΩMAX

25℃

2511


R(3-4)

20mΩMAX

25℃

2511

4

匝间耐压

1-2/3-4

3000VAC

10个脉冲波形无异常

TH2882

5

耐压

绕组对磁芯

2700-2800V AC

5mA 3S

CJ2760

耐压

绕组对绕组

4100-4200VAC



6

绝缘电阻

绕组与磁芯加500VDC，绝缘电阻应大于100MΩ

7

工作温度

温度：-40℃~+85℃（包含温升） 5%~95%

8

存储环境

温度：-40℃~+125℃ 5%~95%

9

线材等级

CLASS F
